Решения для Modbus RTU





                                                                                                                                                                                                           modbus.jpg

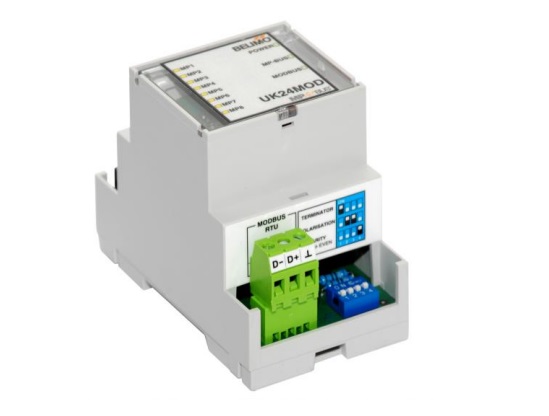

Шлюз UK24MOD

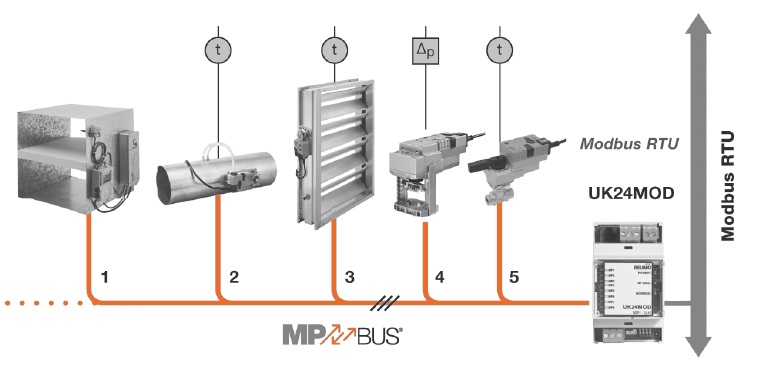

До 8 MP-Bus-совместимых  приводов Belimo могут быть через шлюз UK24MOD интегрированы на RTU (RS-485) Modbus. Шлюз UK24MOD позволяет управлять приводами с цифровым управлением через MP-Bus и контролировать их текущий статус . Информация о управлении и обратной связи осуществляется в UK24MOD и обрабатываются с помощью команд MODBUS
Подключение датчиков
Один датчик может быть подключен к MP / MFT (2) приводу. Это может быть пассивный датчик сопротивления (PT1000, NI1000 или NTC), активный датчик (выход 0 ... 10 В) или переключающий контакт. Это обеспечивает простой способ оцифровки аналогового сигнала датчиков с приводом Belimo и передачи его через UK24MOD к Modbus. Очень простой ввод в эксплуатацию. Modbus параметризуется с помощью DIP переключателей (адрес, скорость, прекращение работы сети , поляризация).
